商品の特徴
共振をコントロール

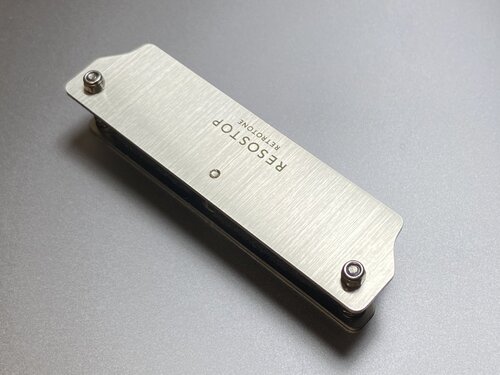

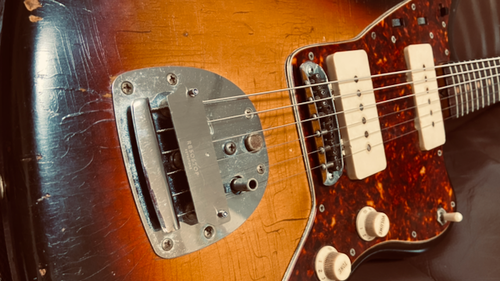

RESOSTOP(レゾストップ)はジャズマスターやジャガーのトレモロ〜ブリッジ間の共鳴・共振音をミュートするためのパーツです。マグネットとスプリングの相互作用によりワンタッチでミュートのオンオフが可能で、ジャズマスターの個性・強みでもあり弱点でもあった残響のオンオフを、演奏中に自由に切り替えることが可能になります。

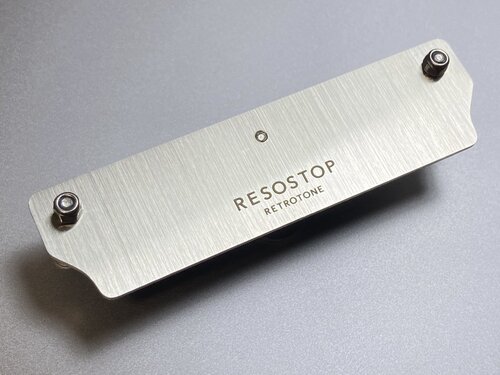

主要な構成部品はステンレス・スチール製でトレモロユニットのサイズに完全に収まるため、ギターの外観を損ねません。
また、ネジ一本で簡単にトレモロに取り付けることができます。
主要な構成部品はステンレス・スチール製でトレモロユニットのサイズに完全に収まるため、ギターの外観を損ねません。
また、ネジ一本で簡単にトレモロに取り付けることができます。
RESOSTOPの構造
フローティングトレモロに固定されたベースプレートと、ミュートスポンジを貼り付けたミュートプレートには、それぞれ強力なネオジウムマグネットが取り付けられています。
ミュートプレートの上部を押し込むと、それぞれのマグネット同士が吸着し、ミュートオンの状態になります。

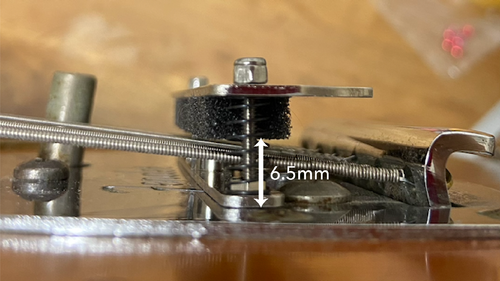

ミュートはフローティングトレモロのプレート上部から約2.5mm-6.5mmの間を可動します。
この間を弦が通るようにセッティングする必要があります。
ミュートを解除する際は、ミュートプレートを指で引っ掛けます。吸着したマグネットが外れた後は、バネの力でミュートオフの状態が維持されます。
ミュートプレートの上部を押し込むと、それぞれのマグネット同士が吸着し、ミュートオンの状態になります。
ミュートはフローティングトレモロのプレート上部から約2.5mm-6.5mmの間を可動します。
この間を弦が通るようにセッティングする必要があります。
ミュートを解除する際は、ミュートプレートを指で引っ掛けます。吸着したマグネットが外れた後は、バネの力でミュートオフの状態が維持されます。
購入前に確認いただきたいこと
RESOSTOPはフローティングトレモロを使用している各種ギターに取り付け可能ですが、ギターのセッティングによりミュート機構が働かない可能性がありますので、取り付け可否については自己責任で判断してください。

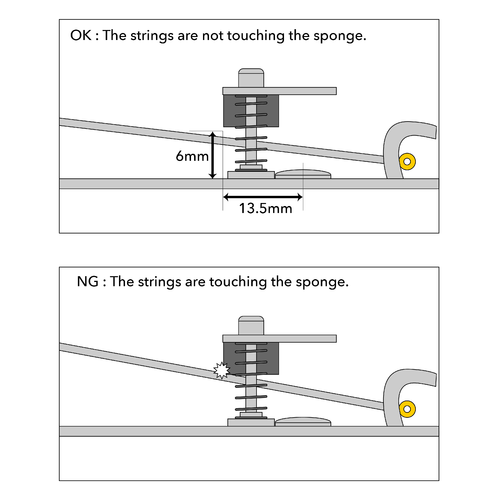

弦高が高すぎる場合、弦が常にミュートスポンジに触れてミュートされてしまう状態となります。(図のNGパターン)
こうした場合には、ブリッジ位置を下げてミュートのオンオフができるようにギター本体を調整する必要があります。
目安としては、フローティングトレモロの後方に3つ並んだネジの中心位置からネック側に13.5mmの位置で、弦の上部が6mm以下の状態が推奨です。
※弦へのスポンジの接触がごくわずかであれば、スポンジ側をハサミなどで少し整形することで解決できる場合があります。
弦高が高すぎる場合、弦が常にミュートスポンジに触れてミュートされてしまう状態となります。(図のNGパターン)
こうした場合には、ブリッジ位置を下げてミュートのオンオフができるようにギター本体を調整する必要があります。
目安としては、フローティングトレモロの後方に3つ並んだネジの中心位置からネック側に13.5mmの位置で、弦の上部が6mm以下の状態が推奨です。
※弦へのスポンジの接触がごくわずかであれば、スポンジ側をハサミなどで少し整形することで解決できる場合があります。
クイックスタート・ガイド
出荷時はベースプレートとミュートプレートが組み合わさった状態で届きます。
ミュートプレートを固定している2箇所のロックナットを外し、ミュートプレートとベースプレートを分離した状態で以下の手順で取り付けてください。
1. ギターの弦を外します。
2. フローティングトレモロの3つ並んだネジの真ん中を外します。
3. 外したネジを利用してRESOSTOPのベースプレートをトレモロに取り付けます。
4. 弦を張ります。(写真では省略)
5. ミュートカバーをかぶせてロックナットで止めます。
ミュートプレートを固定している2箇所のロックナットを外し、ミュートプレートとベースプレートを分離した状態で以下の手順で取り付けてください。
1. ギターの弦を外します。
2. フローティングトレモロの3つ並んだネジの真ん中を外します。
3. 外したネジを利用してRESOSTOPのベースプレートをトレモロに取り付けます。
4. 弦を張ります。(写真では省略)
5. ミュートカバーをかぶせてロックナットで止めます。
ユーザーガイド(USER GUIDE)
[パーツリスト]
ミュートプレート
ミュートスポンジ
ベースプレート
マグネット (x 2)
マグネット固定ネジ (x 2)
スプリング (x 2)
スプリング用ネジ (x 2)
M2 ナット (x 2)
M2 ロックナット (x 2)

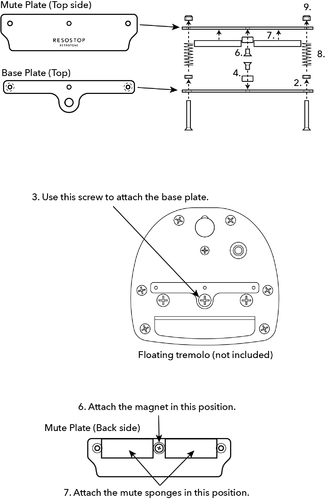

[取り付け方法]
注意:取り付けには用途にあった工具と技術が必要です。必要に応じてリペアショップ等に依頼してください。
1.ギターの弦を外します。
2. RESOSTOPのベースプレートの両端に裏側からスプリング用の皿ネジを取り付けます。ネジの固定にはM2ナットを利用してください。
3.ギターのフローティング・トレモロのテールピース付近に並ぶ3つのネジの真ん中を外し、
これを利用してRESOSTOPのベースプレートをトレモロに取り付けます。(右上の図参照)
4.ベースプレートの中心に磁石を取り付けます。磁石固定用の皿ネジを利用してください。
5.ギターに弦を張ります。
6. ミュートプレートの中心に磁石を取り付けます。磁石固定用の皿ネジを利用してください。
7.ミュートプレートの裏にミュートスポンジを2つに切って貼り付けます。
位置決めが重要なので図を参考にしてください。弦に確実に当たるようにするのはもちろんですが、バネや磁石に干渉しないよう、ネジ穴付近にスペースを確保してください。
8.ベースプレートの両側の2つのネジにそれぞれスプリングを通します。
9.スプリングの上からミュートプレートを被せて、ロックナットでミュートプレートが外れないように固定します。ロックナットはネジの頭が隠れる位置で止めます。
10.ミュートプレートを上下に稼働させてスポンジが弦に接触したり離れたりすることを確認してください。
11.ミュートオンの時にマグネットの力でオンの状態が維持されること、ミュートオフの時はスプリングの力でオフの状態が維持されることを確認してください。
[免責事項]
RETROTONEは、本書に記載されている説明、写真、または記述の全部または一部に依拠したことから生じるいかなる損失についても、一切責任を負いません。
技術仕様、外観、その他の情報は予告なく変更される場合があります。
すべての商標はそれぞれの所有者に帰属します。
--English--
[Parts list]
Mute Plate
Mute Sponge
Base Plate
Magnet (x 2)
Magnet fixing screw (x 2)
Spring (x 2)
Spring Screw (x 2)
M2 Nut (x 2)
M2 Lock nut (x 2)
[Installation Instructions]
Note: Installation requires appropriate tools and skill. If necessary, please have this installed at a repair shop.
1. Remove the strings from your guitar.
2. Attach the flathead spring screws to both ends of the RESOSTOP base plate.
Use M2 nuts to secure the screws.
3. Remove the center of the three screws lined up near the tailpiece of your guitar's floating tremolo,
and use this to attach the RESOSTOP base plate to the tremolo.
4. Attach the magnet using the center hole on the RESOSTOP base plate. Use the flathead screw for securing the magnet.
5. String the guitar.
6. Attach the magnet using the center hole on the RESOSTOP mute plate. Use the flathead screw for securing the magnet.
7. Cut two pieces of mute sponge and attach them to the back of the mute plate. Positioning is important, so refer to the diagram.
Make sure it makes firm contact with the strings, but also leave space near the screw holes to avoid interference with the springs and magnets.
8. Pass a spring through each of the two screws on both sides of the base plate.
9. Place the mute plate over the spring and secure it with the lock nut to prevent it from coming off. Attach the lock nut so that it covers the screw head.
10. Move the mute plate up and down to check that the sponge comes into contact with and separates from the string.
11. Check that when the mute is on, the magnetic force maintains the on state, and when the mute is off, the spring force maintains the off state.
[Legal Disclaimer]
RETROTONE assumes no liability for any loss arising from reliance, in whole or in part, on the descriptions, photographs, or statements contained herein.
Technical specifications, appearance, and other information are subject to change without notice.
All trademarks are the property of their respective owners.
ミュートプレート
ミュートスポンジ
ベースプレート
マグネット (x 2)
マグネット固定ネジ (x 2)
スプリング (x 2)
スプリング用ネジ (x 2)
M2 ナット (x 2)
M2 ロックナット (x 2)
[取り付け方法]
注意:取り付けには用途にあった工具と技術が必要です。必要に応じてリペアショップ等に依頼してください。
1.ギターの弦を外します。
2. RESOSTOPのベースプレートの両端に裏側からスプリング用の皿ネジを取り付けます。ネジの固定にはM2ナットを利用してください。
3.ギターのフローティング・トレモロのテールピース付近に並ぶ3つのネジの真ん中を外し、
これを利用してRESOSTOPのベースプレートをトレモロに取り付けます。(右上の図参照)
4.ベースプレートの中心に磁石を取り付けます。磁石固定用の皿ネジを利用してください。
5.ギターに弦を張ります。
6. ミュートプレートの中心に磁石を取り付けます。磁石固定用の皿ネジを利用してください。
7.ミュートプレートの裏にミュートスポンジを2つに切って貼り付けます。
位置決めが重要なので図を参考にしてください。弦に確実に当たるようにするのはもちろんですが、バネや磁石に干渉しないよう、ネジ穴付近にスペースを確保してください。
8.ベースプレートの両側の2つのネジにそれぞれスプリングを通します。
9.スプリングの上からミュートプレートを被せて、ロックナットでミュートプレートが外れないように固定します。ロックナットはネジの頭が隠れる位置で止めます。
10.ミュートプレートを上下に稼働させてスポンジが弦に接触したり離れたりすることを確認してください。
11.ミュートオンの時にマグネットの力でオンの状態が維持されること、ミュートオフの時はスプリングの力でオフの状態が維持されることを確認してください。
[免責事項]
RETROTONEは、本書に記載されている説明、写真、または記述の全部または一部に依拠したことから生じるいかなる損失についても、一切責任を負いません。
技術仕様、外観、その他の情報は予告なく変更される場合があります。
すべての商標はそれぞれの所有者に帰属します。
--English--
[Parts list]
Mute Plate
Mute Sponge
Base Plate
Magnet (x 2)
Magnet fixing screw (x 2)
Spring (x 2)
Spring Screw (x 2)
M2 Nut (x 2)
M2 Lock nut (x 2)
[Installation Instructions]
Note: Installation requires appropriate tools and skill. If necessary, please have this installed at a repair shop.
1. Remove the strings from your guitar.
2. Attach the flathead spring screws to both ends of the RESOSTOP base plate.
Use M2 nuts to secure the screws.
3. Remove the center of the three screws lined up near the tailpiece of your guitar's floating tremolo,
and use this to attach the RESOSTOP base plate to the tremolo.
4. Attach the magnet using the center hole on the RESOSTOP base plate. Use the flathead screw for securing the magnet.
5. String the guitar.
6. Attach the magnet using the center hole on the RESOSTOP mute plate. Use the flathead screw for securing the magnet.
7. Cut two pieces of mute sponge and attach them to the back of the mute plate. Positioning is important, so refer to the diagram.
Make sure it makes firm contact with the strings, but also leave space near the screw holes to avoid interference with the springs and magnets.
8. Pass a spring through each of the two screws on both sides of the base plate.
9. Place the mute plate over the spring and secure it with the lock nut to prevent it from coming off. Attach the lock nut so that it covers the screw head.
10. Move the mute plate up and down to check that the sponge comes into contact with and separates from the string.
11. Check that when the mute is on, the magnetic force maintains the on state, and when the mute is off, the spring force maintains the off state.
[Legal Disclaimer]
RETROTONE assumes no liability for any loss arising from reliance, in whole or in part, on the descriptions, photographs, or statements contained herein.
Technical specifications, appearance, and other information are subject to change without notice.
All trademarks are the property of their respective owners.
